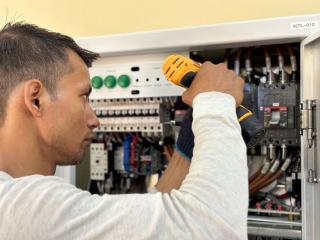

Le tableau électrique

Un tableau électrique est le coffret modulaire qui reçoit l'alimentation générale d'un logement et la répartit vers l'ensemble des circuits, tout en protégeant les personnes et le matériel. On l'appelle aussi tableau de distribution ou tableau de répartition. Chaque départ y est protégé par un disjoncteur divisionnaire, et chaque groupe de départs par un interrupteur différentiel qui détecte les fuites de courant vers la terre.

Comment fonctionne un tableau électrique

Le courant arrive au tableau depuis le disjoncteur de branchement, situé près du compteur. Ce disjoncteur général appartient au gestionnaire de réseau et protège l'ensemble de l'installation ; il fixe aussi la puissance souscrite. À partir de là, l'alimentation entre dans le tableau par un bornier, puis se distribue rangée par rangée.

Chaque rangée est alimentée par un peigne, une barrette de cuivre qui relie les appareils modulaires entre eux sans câblage individuel. En tête de rangée, un interrupteur différentiel surveille l'équilibre entre la phase et le neutre : dès qu'une partie du courant s'échappe par la terre, par exemple à travers le corps d'une personne, il coupe l'alimentation. En aval, les disjoncteurs divisionnaires protègent chaque circuit contre les surcharges et le court circuit.

Cette organisation en deux étages est le principe même de la sécurité électrique domestique : le différentiel protège les personnes contre l'électrocution, le disjoncteur protège les câbles contre l'échauffement. Les deux fonctions sont complémentaires et aucune ne remplace l'autre.

Les éléments d'un tableau électrique

Un tableau se compose d'une enveloppe, d'un ou plusieurs rails DIN sur lesquels s'encliquettent les appareils, et d'un ensemble de dispositifs modulaires. La largeur de chaque appareil se mesure en modules, un module valant 18 mm.

• L'interrupteur différentiel : il coupe le circuit en cas de fuite de courant. La sensibilité domestique est de 30 mA.
• Le disjoncteur divisionnaire : il protège un départ contre la surcharge et le court circuit. Son calibre dépend de la section du conducteur et de l'usage.
• Le parafoudre : obligatoire dans les zones où le niveau kéraunique est élevé et dans les installations alimentées par une ligne aérienne.
• Le contacteur jour nuit : il pilote un chauffe eau ou un autre équipement selon le signal des heures creuses.
• Le bornier de terre : il rassemble les conducteurs de protection avant leur raccordement à la prise de terre.
• Le coffret de communication : distinct du tableau de puissance, il regroupe les arrivées téléphoniques et le réseau informatique du logement.

L'ensemble prend place dans la gaine technique de logement, un volume réservé qui accueille aussi le coffret de communication et les arrivées des différents réseaux. Cette gaine, appelée GTL, mesure au minimum 600 mm de large et 200 mm de profondeur dans une construction neuve.

Quels calibres pour quels circuits

Le calibre d'un disjoncteur ne se choisit pas librement : il découle de la section du câble et du type de circuit. Un calibre trop élevé laisserait le conducteur chauffer sans déclencher la protection.

Les valeurs ci-dessus sont celles de la norme pour une installation monophasée classique. En triphasé, la répartition se fait sur trois phases et le schéma devient l'affaire d'un électricien.

Les types d'interrupteurs différentiels

Tous les différentiels ne se valent pas, et la norme impose de les répartir selon la nature des appareils protégés.

• Type AC : le plus courant, il détecte les défauts alternatifs. Il convient à l'éclairage et aux prises ordinaires.
• Type A : il détecte en plus les composantes continues. Obligatoire pour la plaque de cuisson, le lave-linge et une borne de recharge de véhicule.
• Type F : conçu pour les équipements à électronique de puissance, comme certaines pompes à chaleur ou une installation domotique.

Un logement doit compter au minimum deux interrupteurs différentiels, dont un de type A. Au-delà de 35 m², le nombre augmente avec la surface et avec la présence d'un chauffage électrique ou d'un chauffe eau.

Différence entre disjoncteur et interrupteur différentiel

C'est la confusion la plus fréquente, et elle a des conséquences concrètes : les deux appareils se ressemblent sur le rail, mais ils ne protègent pas la même chose. Le disjoncteur surveille l'intensité qui traverse le circuit et coupe quand elle dépasse son calibre : il protège le conducteur contre l'échauffement, donc le logement contre l'incendie. L'interrupteur différentiel compare le courant entrant et le courant sortant : dès qu'un écart de 30 mA apparaît, il coupe. Il protège les personnes.

Un tableau équipé de disjoncteurs mais dépourvu de différentiels laisse donc un risque d'électrocution entier. À l'inverse, un différentiel seul ne protège pas les câbles. La difference se lit aussi à l'usage : un différentiel qui saute signale une fuite vers la terre, souvent un appareil défectueux ou de l'humidité, tandis qu'un disjoncteur qui saute signale une surcharge ou un court circuit.

Il existe enfin un appareil combiné, le disjoncteur différentiel, qui remplit les deux fonctions sur un même départ. Il coûte plus cher au module mais il permet d'isoler un circuit particulier, par exemple un congélateur que l'on ne veut pas voir couper à cause d'un défaut survenu ailleurs.

Les risques d'une installation non conforme

Un tableau vétuste n'est pas seulement un problème administratif. Les installations anciennes équipées de fusibles à cartouche ne protègent pas les personnes, et l'absence de liaison à la terre rend toute protection différentielle inopérante. Selon l'Observatoire national de la sécurité électrique, le parc français compte plusieurs millions de logements dont l'installation présente au moins une anomalie de ce type.

Les conséquences sont de deux ordres. Le premier est le risque direct : électrocution au contact d'un appareil dont la masse est sous tension, ou départ de feu dans une gaine surchargée. Le second est assurantiel : après un sinistre d'origine électrique, l'assureur peut réduire son indemnisation s'il établit que l'installation n'était pas aux normes.

Faire équiper son logement d'un tableau conforme est donc autant une mesure de sécurité qu'une précaution patrimoniale. Un électricien établit un devis après visite, et le remplacement se fait généralement en une journée pour un logement de taille moyenne.

Ce que la norme NF C 15-100 impose

La norme NF C 15-100 régit toutes les installations électriques basse tension des bâtiments d'habitation en France. Elle s'applique intégralement au neuf et à la rénovation totale ; en rénovation partielle, seuls les circuits touchés doivent être mis en conformité. Sur le tableau lui-même, quelques règles reviennent systématiquement lors d'un contrôle.

• La hauteur de pose : les organes de manœuvre doivent se situer entre 0,90 m et 1,80 m du sol fini, afin de rester accessibles à toute personne sans escabeau.
• Le repérage : chaque protection porte une étiquette indiquant le circuit qu'elle dessert. Cette obligation est celle qu'on néglige le plus, et c'est pourtant elle qui permet de couper le bon départ en urgence.
• Le schéma : un schéma de l'installation doit être fixé à l'intérieur de la porte du coffret.
• La réserve : 20 % de l'espace modulaire doit rester libre à la réception des travaux.
• Le parafoudre : obligatoire lorsque l'alimentation arrive par une ligne aérienne, et dans les départements où l'activité orageuse le justifie.

Une installation qui ne respecte pas ces points reste alimentée, mais elle sera signalée lors de la vente du logement et peut compliquer une indemnisation après un sinistre d'origine électrique.

Comment choisir son tableau électrique

Le choix se joue sur trois critères : le nombre de rangées, le nombre de modules par rangée et la place disponible dans la gaine technique.

La norme demande de conserver au moins 20 % de modules libres à la fin des travaux. Cette réserve n'est pas une précaution de confort : elle permet d'ajouter plus tard un circuit pour une borne de recharge, des panneaux solaires ou une pompe à chaleur sans remplacer l'ensemble du coffret.

Un logement de deux pièces se satisfait généralement de deux rangées de treize modules. Une maison de quatre chambres avec chauffage électrique en demande quatre, parfois davantage si l'installation comporte un contacteur, un parafoudre et une gestion de l'éclairage LED par circuits séparés. Mieux vaut prévoir large : ajouter une rangée revient plus cher que d'en installer une de plus dès le départ.

Tableau principal et tableaux divisionnaires

Un logement n'est pas toujours équipé d'un seul coffret. Dès qu'une dépendance, un garage détaché ou une extension s'éloigne du tableau principal, il devient plus simple d'installer un tableau divisionnaire sur place, alimenté par une seule liaison protégée à l'origine. Le principe évite de tirer une dizaine de câbles sur trente mètres et facilite les interventions ultérieures.

Le tableau divisionnaire reprend la même logique que le principal : un interrupteur différentiel en tête, des disjoncteurs pour chaque départ, un bornier de terre. Sa liaison depuis le tableau principal est dimensionnée selon la longueur et la puissance appelée, un point technique qu'un professionnel calcule au cas par cas. En pratique, une section de 6 mm² protégée par un disjoncteur de 32 A couvre la plupart des besoins d'un garage équipé d'un éclairage, de prises et éventuellement d'une borne de recharge.

Cette organisation prend tout son sens avec les usages récents. Une installation en autoconsommation, un point de charge pour véhicule ou une pompe à chaleur ajoutent chacun un départ dédié : les regrouper sur un tableau secondaire évite de saturer le coffret d'origine et permet de gérer plus facilement les évolutions à venir.

Installer ou remplacer un tableau

Le remplacement d'un tableau électrique n'est pas un travail de bricolage ordinaire. L'intervention se fait en amont du disjoncteur de branchement, donc sur une partie de l'installation qui reste sous tension même après coupure du général. Un professionnel équipé est la règle, et son intervention est de toute façon exigée pour obtenir une attestation de conformité.

Certains signes imposent une rénovation électrique sans attendre : présence de fusibles à cartouche, absence de bornier de terre, disjoncteur qui coupe sans raison identifiable, ou tableau en matériau combustible. Un diagnostic électrique précis les relève et chiffre les travaux nécessaires.

Le prix d'un tableau nu va de 30 à 150 euros selon le nombre de rangées. Équipé de ses protections, il faut compter de 300 à 800 euros de matériel pour un logement standard, auxquels s'ajoutent 400 à 900 euros de pose. Une rénovation complète, câblage compris, dépasse souvent 1 500 euros.

Le tableau électrique et votre consommation

Un tableau bien conçu ne fait pas baisser la facture à lui seul, mais il rend la consommation lisible et pilotable. Séparer les circuits permet de repérer un poste anormal, et le contacteur jour nuit décale automatiquement la chauffe de l'eau vers les heures les moins chères.

C'est aussi le point d'entrée de toute gestion fine de l'énergie : un module de mesure posé sur le rail DIN renseigne la consommation par départ. Cette visibilité est le préalable de vraies économies d'électricité, et elle aide à choisir une offre de fournisseur adaptée à votre profil de consommation.

Les points à vérifier avant de faire poser un tableau

Un devis de tableau électrique se compare mal d'un artisan à l'autre, parce que le matériel modulaire couvre une gamme de prix très large. Quelques points permettent de savoir ce qu'on achète réellement.

• Le nombre de modules libres : la réserve doit apparaître au devis. Un coffret livré plein sera à remplacer au premier ajout de circuit.
• Le type des différentiels : un tableau électrique équipé uniquement de type AC ne respecte pas la norme dès qu'il alimente une plaque de cuisson ou un lave-linge.
• Le repérage : demandez que chaque protection soit étiquetée et qu'un schéma soit également fourni.
• L'attestation de conformité : elle est délivrée après contrôle et vous sera demandée à la revente.
• La reprise de la terre : si la prise de terre est absente ou insuffisante, aucun dispositif ne pourra protéger les personnes, et sa mise aux normes doit figurer au chiffrage.

Une fois le tableau installé, conservez le schéma et la facture : ce sont les seules données qui permettront à un autre professionnel d'intervenir vite, et à votre assureur de constater que l'installation électrique était conforme. Pensez enfin à vérifier que votre facture d'électricité et votre puissance souscrite restent adaptées aux circuits que vous venez d'ajouter.

Questions fréquentes

Quelle est la durée de vie d'un tableau électrique ?

Les appareils modulaires sont donnés pour une vingtaine d'années en usage domestique. Au-delà, les ressorts des différentiels perdent en sensibilité : il est recommandé de tester chaque interrupteur différentiel deux fois par an avec son bouton d'essai.

Peut-on installer un tableau électrique dans un garage ?

Oui, à condition de respecter les distances réglementaires et d'employer un coffret électrique étanche si le local est humide ou poussiéreux. Le tableau doit rester accessible sans outil et sa porte doit pouvoir s'ouvrir complètement.

Que faire si le tableau disjoncte sans arrêt ?

Coupez tous les départs, réarmez le général, puis remontez les circuits un par un. Celui qui fait couper la protection porte le défaut. S'il s'agit du différentiel et non du disjoncteur, cherchez une fuite vers la terre : appareil défectueux, humidité, ou conducteur abîmé.

Le tableau électrique doit-il être relié à la terre ?

Oui. Tous les conducteurs de protection remontent au bornier de terre du tableau, lui-même raccordé à la prise de terre du bâtiment. Sans cette liaison, aucun interrupteur différentiel ne peut jouer son rôle et la protection des personnes n'est pas assurée.

Combien de circuits faut-il prévoir dans une maison ?

La norme impose un circuit dédié pour la plaque de cuisson, le lave-linge, le lave-vaisselle, le four et le chauffe eau, plus des circuits séparés pour l'éclairage et les prises de chaque zone. Une maison de 100 m² compte couramment quinze à vingt départs.
